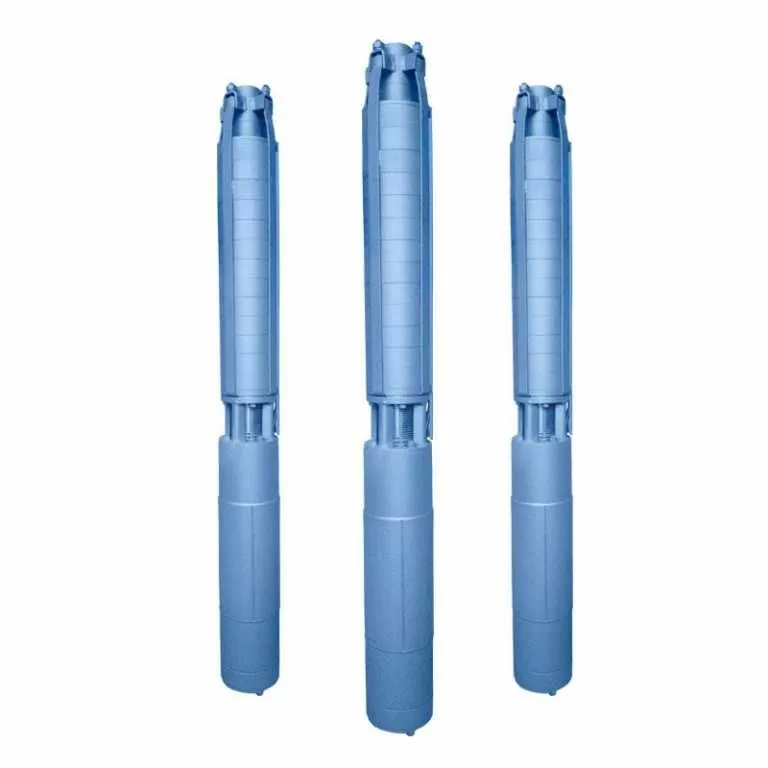

Скважинный насос ЭЦВ 5-4-75

Погружной скважинный насос ЭЦВ 5-4-75 состоят из асинхронного погружного электродвигателя мощностью 2200 Вт и многоступенчатого напорной части, соединенных между собой жесткой муфтой. Жидкость подаётся через расположенный между насосом и электродвигателем подвод, защищённый от попадания крупных механических частиц сетчатым фильтром.  Напор насоса составляет 75 м, а производительность 4 м3/час. Скважинный насос ЭЦВ 5-4-75 это один из наиболее широко распространённых на рынке стран СНГ. Благодаря простоте конструкции и доступной цене глубинный насос ЭЦВ 5-4-75 эксплуатируется на большинстве предприятий водного хозяйства, в системах водоснабжения населённых пунктов.

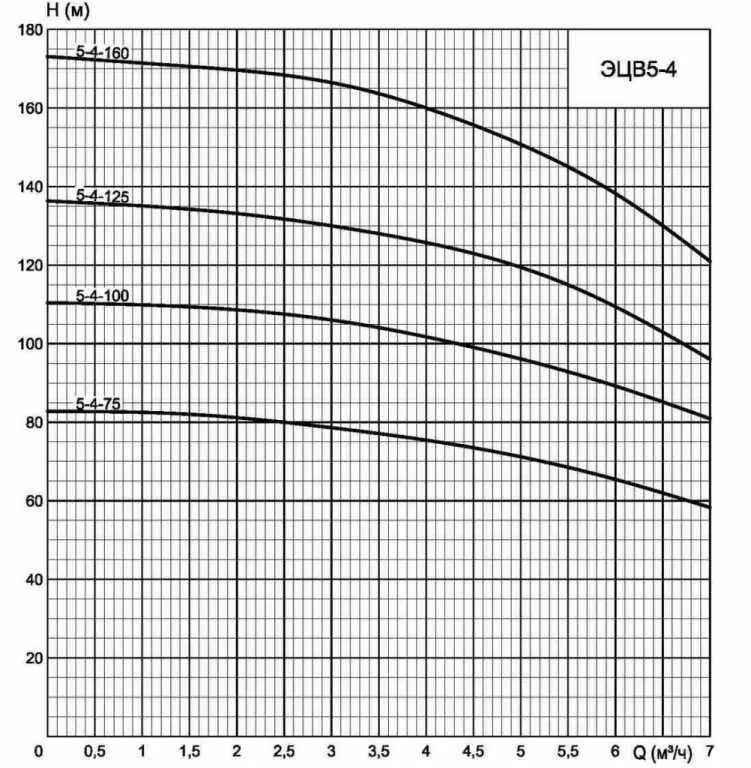

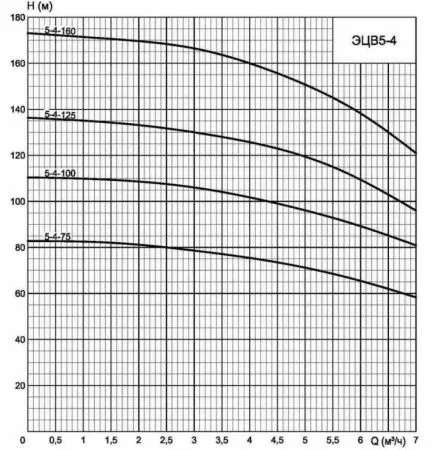

Графические характеристики ЭЦВ 5-4-75

Применение скважинного насоса ЭЦВ 5-4-75.

Городское и сельское водоснабжение, ирригация, системы полива и орошения, промышленное водоснабжение, горнорудная промышленность, системы повышения давления, общепромышленное назначение, понижение уровня грунтовых вод.

Основные преимущества насоса ЭЦВ 5-4-75:

• Низкие затраты на обслуживание.
• Простота установки и эксплуатации (сборка/ разборка без применения специального инструмента).
• Отсутствие охлаждающего кожуха благо.
• Отсутствие охлаждающего кожуха благодаря единому внешнему диаметру корпуса электродвигателя и насосной части.
• Устойчивая работа электродвигателя при нестабильных параметрах электросети.
• Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
• Широкий размерный ряд двигателей для насосных частей соответствующего диаметра: типоразмер 8’’ начинается с 15 кВт, а 10’’ – с 30 кВт.
• Широкая номенклатура взаимозаменяемых деталей насосов и двигателей.

Конструктивные особенности ЭЦВ 5-4-75

1. Корпус насоса из толстостенной стальной трубы для максимальной жесткости и прочности конструкции
2. Гидравлическая разгрузка рабочих колес значительно уменьшает осевую силу, действующую на осевой подшипник электродвигателя, что заначительно увеличивает его ресурс
3. Запатентованная конструкция пластмассовых рабочих колёс, армированных нержавеющей сталью, значительно повышает срок службы насоса
4. Восьмигранные подшипники для лучшего отвода песка
5. Встроенный фильтр на входе в насос
6. Валы насоса и электродвигателя из нержавеющей стали
7. «Беличья клетка» ротора из меди увеличивает эффективность и надежность электродвигателя при работе в сложных условиях
8. Увеличенная длина статора и ротора повышает надежность электродвигателя, снижает чувствительность к перепадам напряжения и улучшает охлаждение
9. Самоцентрирующийся упорный подшипник для восприятия осевой нагрузки
10. Обмоточный провод с высокотемпературной изоляцией (до 100 °С) снижает чувствительность двигателя к перепадам напряжения и увеличивает его ресурс
11. Встроенный обратный клапан предотвращает гидроудары и обратное вращение насоса

Требования к установке насоса в скважине

В случае, если требуемая производительность насоса ЭЦВ 5-4-75 выше дебета скважины, то необходимо установить датчик сухого хода. Тогда насос ЭЦВ 5-4-75 будет работать в периодическом режиме. При этом нужно помнить, что число пусков и интервал между ними должны соответствовать величинам, указанным в руководстве по эксплуатации насоса ЭЦВ 5-4-75.
Возможные дефекты при монтаже обсадной колонны (несоосность труб в месте сварки, низкое качество исполнения сварного шва, искривление обсадной колонны) могут затруднить или сделать невозможным установку насоса ЭЦВ 5-4-75.При проведении монтажных работ рекомендуется провести проверку скважины до глубины установки насоса калибром соответствующего диаметра.
При монтаже насоса необходимо руководствоваться требованиями прилагаемых к нему паспорта и руководства по эксплуатации.
Для стабильной работы насоса ЭЦВ 5-4-75 нужно, чтобы напорный патрубок насоса находился ниже динамического уровня скважины не менее, чем на 1 метр.
Уровень установки необходимо измерять от входа в насос. Уровень установки насоса по нижнему торцу электродвигателя должен находиться не менее, чем на 1 м выше фильтра скважины, для защиты от попадания песка в насос и повышенного износа его элементов.
Диаметр напорного трубопровода должен быть равен размеру напорного патрубка насоса, или отличаться от него незначительно. Уменьшение диаметра водоподъёмной колонны приводит к увеличению потерь на трение, а его значительное увеличение к росту стоимости трубопровода. Поэтому при выборе диаметра напорного трубопровода нужно исходить из условия: скорость потока жидкости должна находиться в пределах 1,5 - 3,0 м/с

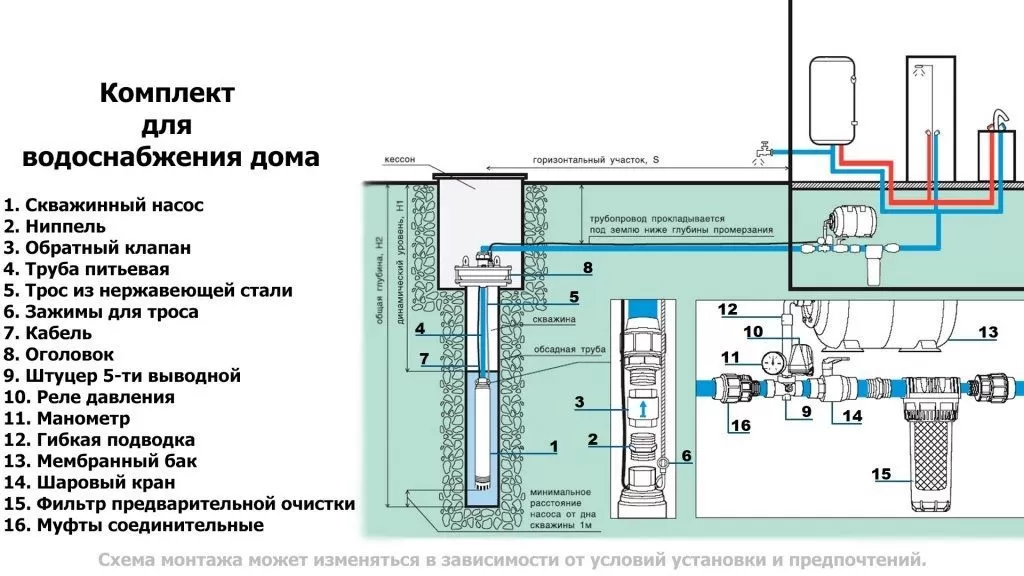

1. Насос
2. Станция управления и защитой
3. Манометр
4. Задвижка
5. Фильтр скважины
